Moldes para Cruces de Tuberías de Drenaje: Los Creadores Precisos de los Nodos de la Red de Drenaje

En la vasta red subterránea de drenaje de las ciudades modernas, las tuberías se entrelazan como vasos sanguíneos, y las piezas de conexión en cruz (cruces) actúan como "centros de transporte" cruciales para estos vasos. Soportan la presión y el flujo de fluidos provenientes de cuatro direcciones, y la integridad de su estructura está directamente relacionada con la fluidez y seguridad de todo el sistema de drenaje. Y lo que otorga a este componente clave su forma precisa y excelente rendimiento es precisamente el creador complejo y preciso de su "esqueleto" y "piel": el molde para cruz de tubería de drenaje. Esto no es simplemente una copia de un molde de inyección común, sino un modelo ejemplar de fabricación industrial que fusiona la dinámica de fluidos, la ciencia de materiales y la manufactura de precisión; su filosofía de diseño está profundamente arraigada en la búsqueda extrema de la "conexión" y el "sellado".

Equilibrio Preciso entre Mecánica Estructural y Dinámica de Fluidos

El núcleo del diseño del molde para cruces reside en cómo lograr un equilibrio perfecto entre la resistencia estructural y la eficiencia del flujo en una geometría compleja. A diferencia de las piezas de conexión simples rectas o en codo, la pieza en cruz posee cuatro interfaces perpendiculares entre sí o en ángulos específicos, y su canal de flujo interno presenta una forma de intersección compleja. El diseño de la cavidad y el núcleo del molde debe simular con precisión esta estructura del canal, asegurando que la pared interna de la pieza moldeada por inyección sea lisa y sin obstrucciones, evitando la acumulación y el bloqueo causados por turbulencias locales o zonas muertas.

La disposición de las nervaduras de refuerzo y la distribución del grosor de la pared del molde deben calcularse con precisión para hacer frente a las complejas presiones externas e impactos de fluidos internos en la red de tuberías subterráneas. El área de intersección en cruz, como punto de concentración de tensión, requiere la formación de transiciones uniformes de grosor de pared y estructuras reforzadas a través de insertos especiales y sistemas de correderas en el molde, previniendo que la pieza se agriete o deforme durante el uso a largo plazo. Al mismo tiempo, la selección de la superficie de partición del molde debe evitar hábilmente las principales áreas de presión, asegurando que la línea de unión no afecte el rendimiento de sellado de la pieza, proporcionando una superficie de contacto perfecta para el posterior sellado con junta de goma o conexión por soldadura.

Operación Coordinada de Múltiples Extracciones Laterales y Mecanismos de Desmolde Complejos

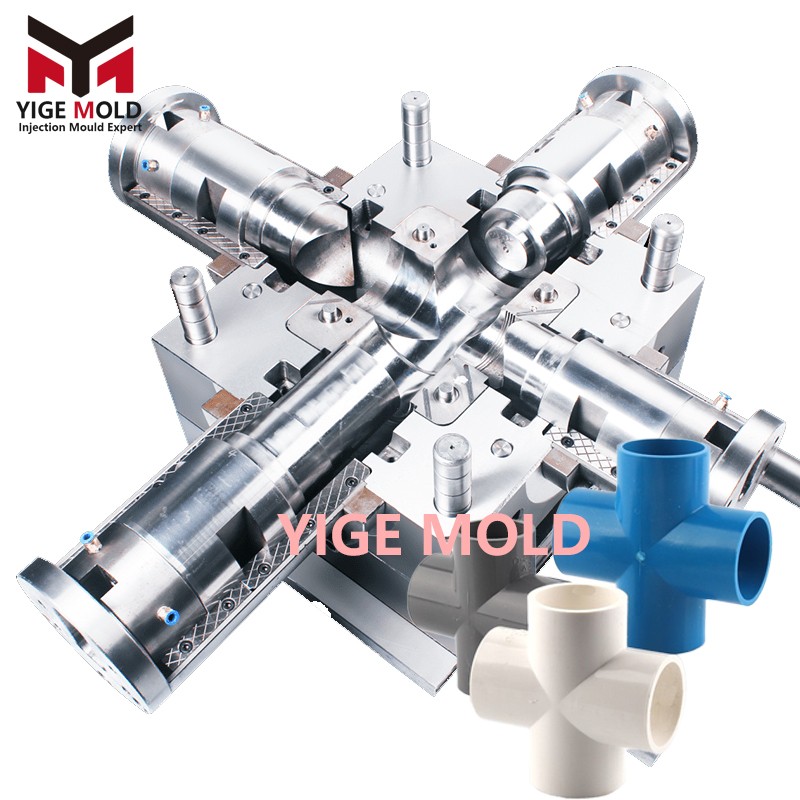

Las cuatro interfaces de la pieza en cruz forman múltiples estructuras de "socavado" en la dirección de apertura del molde, lo que impide la eyección directa mediante simples pasadores. Esto exige que el molde esté equipado con mecanismos complejos de extracción lateral multidireccional, como correderas accionadas por guías inclinadas, correderas impulsadas por cilindros hidráulicos o mecanismos de placas de tracción. En el instante de la apertura del molde, estas correderas y levas deben moverse lateralmente bajo un control de secuencia preciso, antes del movimiento principal de apertura del molde o sincronizadamente, para "extraer" las estructuras de interfaz conformadas de la pieza de plástico, creando espacio para la eyección suave del producto.

Este proceso es como una danza mecánica precisa; cualquier asincronía o atasco en el movimiento de una corredera podría provocar el rayado o deformación del producto, o incluso dañar el molde. Por lo tanto, el sistema de guiado y posicionamiento del molde debe ser extremadamente preciso, asegurando que los diversos componentes móviles mantengan una holgura de ajuste estable y trayectorias de movimiento fluidas en entornos de inyección de alta presión y alta velocidad. Algunos moldes de alta gama incluso integrarán sensores y sistemas de control automatizados para monitorear en tiempo real la posición de las correderas y los parámetros de inyección, logrando una producción inteligente y sin personal, mejorando la eficiencia general de producción y la consistencia del producto.

Adaptación de Materiales y Optimización del Proceso: Enfrentando Entornos de Uso Severos

Las piezas de drenaje se exponen a menudo a entornos húmedos, medios corrosivos y cambios de temperatura, por lo que el molde debe adaptarse a materiales como polipropileno (PP) modificado, cloruro de polivinilo (PVC) o polietileno de alta densidad (HDPE) que posean excelentes propiedades de resistencia a la corrosión, alto impacto y resistencia a la intemperie. El acero del molde debe poseer una alta resistencia a la corrosión y al desgaste, para prevenir la erosión de la cavidad por los aditivos en el plástico; a menudo se seleccionan aceros de alta calidad como S136, P20, etc., y se someten a tratamientos térmicos especiales y tratamientos de superficie, mejorando la vida útil del molde y la precisión del moldeo.

En el nivel del proceso, debido a la estructura compleja y el grosor de pared desigual de la pieza en cruz, el diseño del sistema de colada del molde es particularmente crucial. A menudo se emplean sistemas de colada caliente o puertas de inyección de válvula de aguja multipunto, asegurando que la masa fundida de plástico pueda llenar toda la cavidad de manera uniforme y rápida, evitando problemas como llenado insuficiente, líneas de soldadura obvias o concentración de tensión interna causados por rutas de flujo excesivamente largas. El diseño de los canales de refrigeración también debe adaptarse al contorno de la cavidad, adoptando enfriamiento conformado u optimización de circuitos, asegurando un enfriamiento sincronizado de las zonas de pared gruesa y delgada, reduciendo la deformación por alabeo y garantizando la estabilidad dimensional y la precisión de ensamblaje del producto.

Diseño Estandarizado y Modular: Mejorando la Eficiencia de Producción y la Diversidad del Producto

El diseño moderno de moldes para cruces pone énfasis en la estandarización y la modularidad, para adaptarse a las necesidades de producción de piezas de diferentes especificaciones y ángulos. Los moldes a menudo adoptan una disposición de "una cavidad por molde" o "múltiples cavidades por molde"; mediante un diseño equilibrado del canal de colada, se asegura un llenado uniforme de cada cavidad, aumentando significativamente la producción por lote. La aplicación de placas de molde estandarizadas y componentes universales no solo acorta el ciclo de fabricación del molde, sino que también facilita el mantenimiento y reemplazo posterior.

Para adaptarse a diferentes escenarios de ingeniería, el molde puede cambiar rápidamente la producción entre piezas en cruz de diferentes tamaños y ángulos: desde cruces estándar de 90° hasta tes inclinadas de ángulos especiales, desde piezas pequeñas para uso civil hasta piezas grandes para uso industrial. Esta flexibilidad depende del diseño modular del molde; mediante el reemplazo de insertos del núcleo o el ajuste de los mecanismos de corredera, se puede lograr la diversificación de las funciones del producto, satisfaciendo las necesidades segmentadas del mercado.

Garantía Final de Calidad y Fiabilidad: Transmisión de Valor del Molde al Producto

La precisión y calidad del molde para cruz determinan directamente el rendimiento y la vida útil del producto final. La superficie de partición del molde debe someterse a rectificado de precisión, asegurando que no se generen rebabas tras el cierre del molde, evitando fugas de agua o entrada de polvo en las juntas de la pieza; la rugosidad superficial de la cavidad debe alcanzar menos de Ra0.2μm, haciendo que la superficie del producto sea lisa y sin defectos, reduciendo la resistencia al flujo de fluidos y mejorando la estética. El sistema de escape del molde debe distribuirse razonablemente; a través de la holgura de la superficie de partición, el escape de los pasadores de eyección o canales de escape dedicados, se debe evacuar a tiempo el aire dentro de la cavidad y los gases de descomposición del plástico, previniendo defectos como burbujas o quemaduras, y garantizando la integridad estructural de la pieza.

En términos de fiabilidad, el molde debe pasar una estricta validación de prueba de molde y pruebas de vida útil. Los ingenieros deben simular condiciones de producción reales, optimizando la eficiencia de enfriamiento del molde, la suavidad de la eyección y la estabilidad dimensional del producto durante varias rondas, asegurando que después de cientos de miles de ciclos de inyección, aún pueda mantener una precisión de moldeo estable. Esta búsqueda extrema de la calidad hace que cada conjunto de moldes para cruces se convierta en sinónimo de "fiabilidad" y "durabilidad" en la manufactura industrial.

Conclusión

El molde para cruz de tubería de drenaje es la interpretación precisa de la manufactura industrial sobre la "conexión" y el "sellado". Con estructuras complejas como escenario, procesos de materiales como actores, representa una obra de teatro industrial sobre fuerza y precisión. Detrás de cada conjunto de moldes, se condensa la profunda comprensión de los ingenieros sobre las necesidades del sistema de drenaje y el desafío incansable a los límites de la fabricación. No es solo una herramienta para producir piezas en cruz, sino también el héroe detrás de escena que da forma a la seguridad y eficiencia de la red de tuberías subterráneas de la ciudad, inyectando silenciosamente fuerza industrial sólida para el drenaje fluido y la seguridad ecológica de las ciudades modernas en cada moldeo por inyección.
