Fundición de Acero: Registro Completo del Diseño y Fabricación del Molde para Cajas de Bebidas

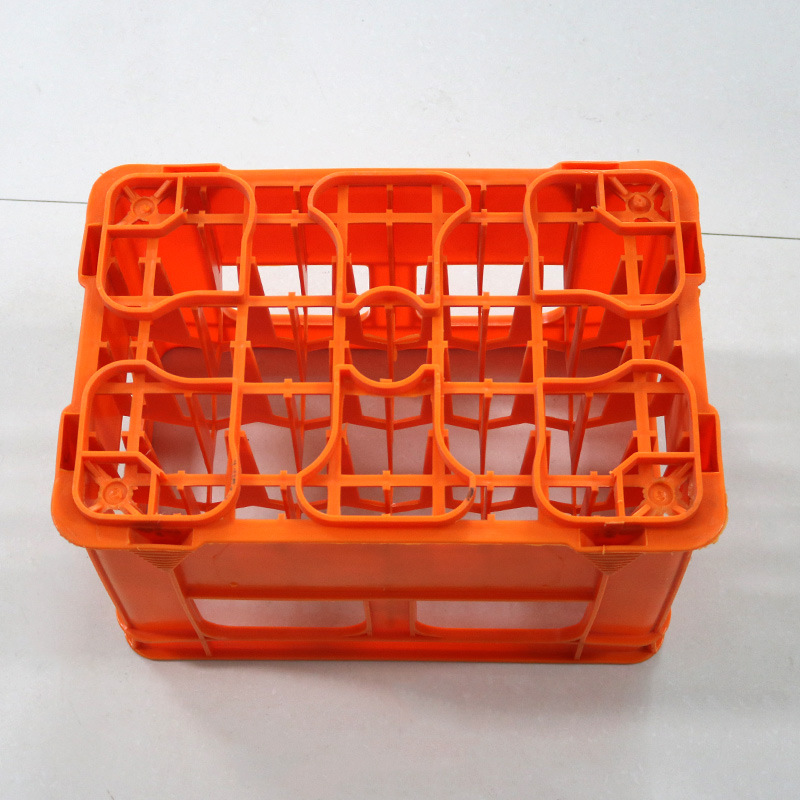

En el vasto panorama de la industria de inyección, el molde para cajas de bebidas representa un desafío de ingeniería único y altamente exigente. No se parece a la minuciosa precisión de los moldes para conectores electrónicos ni a la simplicidad de los moldes para artículos de consumo general. Es una combinación de maquinaria pesada y reología de polímeros. Un molde exitoso debe esculpir huesos y músculos complejos en decenas de toneladas de acero, manteniendo la estabilidad dimensional en ciclos de enfriamiento de milisegundos. A continuación, presentamos una revisión profunda del proceso completo de diseño y fabricación.

I. Filosofía de Diseño: Buscando el Equilibrio entre Rigidez y Elasticidad

El diseño de moldes para cajas de bebidas es, en esencia, una guerra contra la deformación física. Debido a la gran área de proyección de la caja, la fuerza de apertura durante la inyección es extrema; cualquier error mínimo en el diseño resultará en rebabas o desviaciones dimensionales.

1. Gigantismo y Reforzamiento de la Estructura del Molde

En las etapas iniciales del diseño, la decisión principal del ingeniero es la selección de la base del molde. Las bases estándar no satisfacen las necesidades de las cajas de bebidas y deben ser reforzadas de forma no estándar.

• Matriz de Columnas de Soporte: En el lado móvil, además de las columnas de soporte convencionales, es obligatorio añadir soportes auxiliares directamente debajo del núcleo para evitar la flexión (deflexión) de la placa móvil bajo miles de toneladas de presión de inyección.

• Sistema de Guiado: Para garantizar que las toneladas de masa del lado móvil y fijo se alineen con precisión, el diámetro de los espárragos guía suele ser excepcionalmente grande, complementado frecuentemente con bloques de centrado cónicos (Taper Lock) para asegurar que el molde no se deslice bajo alta presión.

2. Juego Mecánico del Mecanismo de Desmoldeo

Las cajas de bebidas poseen una densa red de nervaduras (costillas), lo que genera una gran resistencia al desmoldeo. El núcleo del diseño radica en distribuir uniformemente la fuerza de empuje.

• Diseño de Expulsión por Placa: La gran mayoría de los moldes de alta gama abandonan los pasadores eyectores tradicionales y optan por una placa expulsora circular (Stripper Plate). Al diseñar, la holgura entre la placa expulsora y el núcleo debe controlarse dentro de 0.03 mm, permitiendo un deslizamiento suave pero evitando fugas de material. Este diseño distribuye la fuerza de expulsión a lo largo de todo el borde de la brida de la caja, eliminando por completo el agrietamiento o el marcado blanco por tensión.

• Mecanismo de Retorno Anticipado: Dada la complejidad de la estructura de la placa expulsora, el molde suele estar equipado obligatoriamente con un mecanismo de retorno anticipado (Early Ejector Return), asegurando que el sistema de expulsión regrese completamente antes del cierre del molde para prevenir accidentes de colisión.

II. Proceso de Fabricación: Del Bloque de Acero Sólido a la Cavidad Precisa

La fabricación de moldes para cajas de bebidas es una prueba dual para la capacidad de corte del centro de mecanizado y la precisión de la EDM (Electroerosión). Debido a la profundidad de la cavidad y la cantidad de nervaduras, el ciclo de fabricación a menudo dura varios meses.

1. Mecanizado Grueso y Tratamiento Térmico

• Forja de Material: Se seleccionan aceros pre-templados como 2738H o S136H, pero antes del mecanizado grueso, el acero debe ser forjado para eliminar las tensiones internas y prevenir deformaciones posteriores.

• Fresado de Cavidades Profundas: Al enfrentarse a cavidades de cientos de milímetros de profundidad, la relación entre la longitud de la herramienta y su diámetro es extrema. Durante la fabricación, se debe adoptar una estrategia de fresado escalonado bidireccional y utilizar portabrocas de alta rigidez para minimizar las vibraciones de la herramienta y garantizar la perpendicularidad de las paredes de la cavidad.

2. EDM Fina y Texturizado Superficial

• Mecanizado de Esquinas Agudas: En las intersecciones de las nervaduras en el fondo de la caja, la fresa no puede llegar. Aquí es indispensable depender de la electroerosión (EDM). La precisión del electrodo determina directamente la calidad de la estructura interna de la caja. Se deben fabricar electrodos de grafito o cobre específicos para descargar eléctricamente estas áreas muertas una por una.

• Grabado de Textura: La última etapa de fabricación es el grabado químico de textura. Para garantizar una profundidad de textura uniforme, la superficie del molde debe someterse a un pretratamiento de granallado y un revenido de alivio de tensiones antes del grabado para evitar la aparición de microgrietas en el baño ácido.

III. Integración del Sistema de Canal Caliente

Casi sin excepción, las cajas de bebidas utilizan sistemas de canal caliente (hot runner), lo que impone requisitos extremadamente altos a la integración del molde.

1. Posicionamiento de las Boquillas: Las boquillas calientes necesitan un ajuste preciso con el sistema de entrada del molde. Durante la fabricación, la tolerancia del diámetro del orificio debe controlarse dentro de ±0.05 mm para evitar fugas de material.

2. Reserva para Dilatación Térmica: En el diseño y fabricación, se debe considerar el coeficiente de dilatación térmica. Las boquillas se alargan al calentarse, por lo tanto, al instalarlas, se debe dejar una holgura razonable entre la punta de la boquilla y la superficie de la cavidad del molde para evitar la deformación térmica del molde.

IV. La Tecnología Negra de los Sistemas de Enfriamiento

Si el diseño determina el límite superior del molde, el nivel de fabricación del sistema de enfriamiento dicta su límite inferior.

1. Fabricación Aditiva de Enfriamiento Conformado

En los moldes de alta gama modernos, el núcleo central ya no se fabrica mediante mecanizado subtractivo (corte), sino mediante fusión selectiva por láser (SLM, tecnología de impresión 3D) en una sola pieza.

• Flujo de Fabricación: El diseño del circuito de enfriamiento conformado se convierte en un archivo STL, y el núcleo en bruto se imprime capa por capa utilizando polvo metálico, seguido del mecanizado CNC de precisión. Este método supera las limitaciones de la perforación tradicional, creando conductos de refrigeración que serpentean siguiendo el contorno de la caja.

2. Perforación Profunda e Inserción de Berilio-Cobre

Para moldes grandes donde no es viable la impresión, el proceso de fabricación depende críticamente de la perforadora de profundidad (Gun Drill). Para garantizar la rectitud, se debe utilizar refrigerante a alta presión para la evacuación de virutas durante la perforación. En puntos ciegos de enfriamiento, como los extremos de las nervaduras profundas, el proceso requiere reservar espacio en la matriz para insertar varillas de berilio-cobre, aprovechando su alta conductividad térmica para la disipación de calor localizada.

V. Ensamblaje y Prueba de Moldeo: La Batalla Final

El ensamblaje es el paso final para transformar los dibujos de diseño en una entidad física, y es el eslabón que más pone a prueba la habilidad del montador.

• Adherencia de la Línea de Partición: Los montadores deben utilizar tinta roja (Red Lead) para rectificar repetidamente la línea de partición, asegurando que el área de contacto alcance más del 85%, eliminando cualquier grieta invisible.

• Coincidencia de Correderas: La cooperación entre el mecanismo de deslizamiento lateral (slider) y la ranura guía debe alcanzar un estado de "deslizamiento sin holgura". Por lo general, se deja un margen de 0.02-0.05 mm para el rectificado manual hasta alcanzar el estado de ajuste óptimo.

Conclusión

La fabricación de moldes para cajas de bebidas es un proyecto de ingeniería masivo y sistemático. Exige que el diseñador posea profundos conocimientos de mecánica y que el fabricante tenga la capacidad de dominar máquinas herramienta pesadas. Cada molde para cajas de bebidas puesto en servicio es una pieza de maquinaria pesada industrial forjada conjuntamente por la sabiduría del diseño y el arte de la fabricación.
