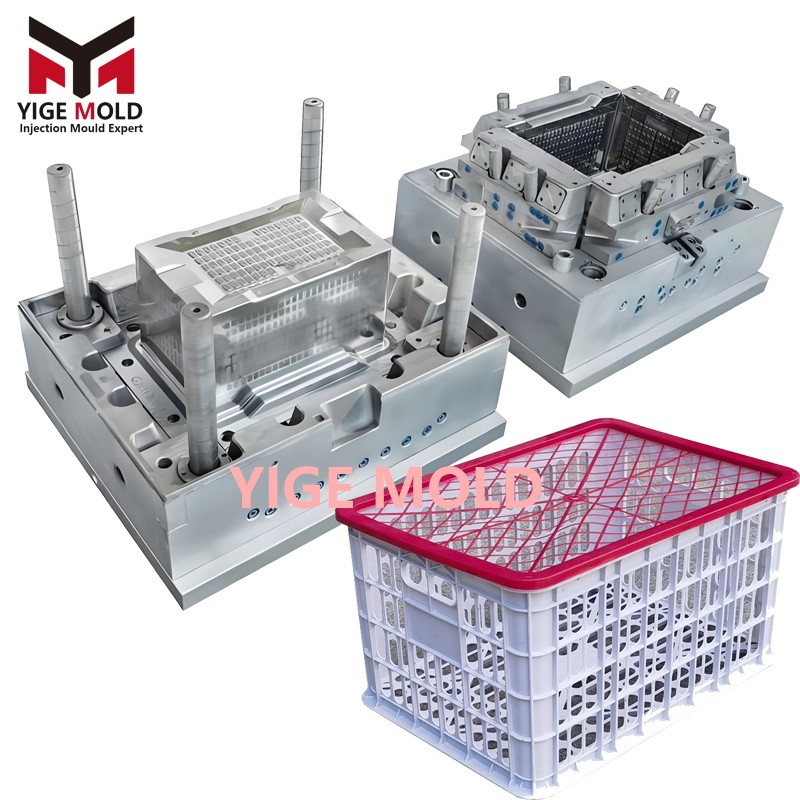

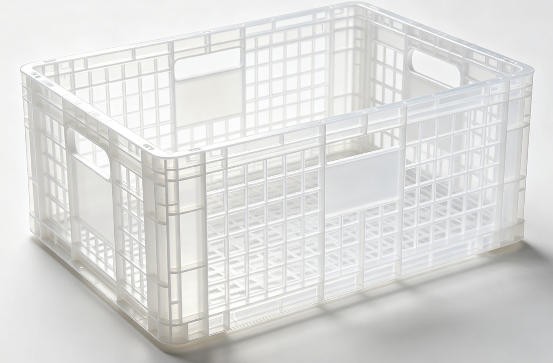

Molde de caja de circulación de pared delgada
Moldes para Cajas Reutilizables de Pared Delgada: El Motor de Ligereza de los Contenedores Logísticos bajo Procesos Límite
En el moderno sistema logístico y de cadena de suministro, las cajas reutilizables de plástico son contenedores estandarizados indispensables. Sin embargo, con la creciente demanda de fabricación ecológica y eficiencia en la reducción de costos, los moldes para cajas reutilizables de pared delgada han surgido como una de las áreas más técnicamente desafiantes dentro del campo de los moldes de inyección. No se trata simplemente de hacer un molde de caja común más delgado, sino de dotar al producto de la triple característica de "alta resistencia, ligereza y estabilidad dimensional" bajo un espesor de pared límite, a través de un diseño estructural y un proceso de fabricación de alta precisión. Son el motor central de la revolución de la ligereza en los contenedores logísticos modernos.
I. El Desafío Central: Encontrar el Equilibrio Límite entre "Delgadez" y "Resistencia"
La principal tarea de un molde para cajas de pared delgada es resolver la contradicción natural entre la "reducción del espesor de pared" y la "resistencia estructural". El espesor de pared de las cajas reutilizables tradicionales suele oscilar entre 3 mm y 5 mm, mientras que el objetivo de los moldes de pared delgada es comprimir el espesor a 2 mm o incluso menos, logrando una reducción de peso de más del 25% por caja. Esto no solo busca ahorrar costosa materia prima plástica (como PP o HDPE), sino también reducir el consumo de energía durante el transporte logístico.
Sin embargo, la drástica reducción del espesor de pared plantea enormes dificultades de moldeo. En primer lugar, la resistencia al flujo del plástico fundido dentro de la cavidad aumenta exponencialmente, lo que facilita la aparición de llenado incompleto (short shot) o una resistencia insuficiente en las líneas de soldadura. En segundo lugar, la estructura de pared delgada es extremadamente propensa a sufrir deformaciones por alabeo durante las fases de enfriamiento y eyección, lo que provoca un apilamiento inestable de las cajas. Por lo tanto, el núcleo del diseño de moldes de pared delgada radica en compensar la pérdida de espesor mediante una optimización estructural científica. Los diseñadores suelen introducir nervaduras de refuerzo en forma de panal o utilizar algoritmos de optimización topológica para diseñar una rejilla de nervaduras extremadamente precisa y razonablemente distribuida en el fondo y las paredes laterales de la caja. Estas nervaduras no solo pueden aumentar la resistencia a la compresión y al impacto de la caja entre un 15% y un 35% sin aumentar el peso total, sino que también sirven como canales auxiliares para el flujo del fundido, mejorando el efecto de llenado.
II. Diseño Estructural y Aceros: Ajuste de Precisión y Bastidor de Molde de Alta Rigidez
Para hacer frente a la alta presión y velocidad del moldeo de pared delgada, los moldes para cajas reutilizables de pared delgada tienen requisitos estrictos en su estructura. Dado que los productos suelen presentar socavados en los cuatro lados (como nervaduras de refuerzo, posiciones de trabas, orificios para asas), el interior del molde debe estar equipado con múltiples conjuntos de mecanismos de correderas laterales de alta precisión y sistemas de eyectores inclinados. En los productos de pared delgada, el área de (área de contacto de fuerza) durante la eyección se reduce, lo que hace que aparezcan fácilmente defectos como "marcas blancas de tensión" o incluso perforaciones. Por lo tanto, los moldes modernos de pared delgada suelen adoptar eyección por cilindros hidráulicos o mecanismos de doble desmoldeo con placa extractora en el lado fijo. Este diseño rompe las limitaciones de la placa de eyectores tradicional, utilizando la carrera de apertura del molde de la inyectora o un sistema hidráulico independiente para lograr una acción de desmoldeo suave y sincronizada, reduciendo enormemente el riesgo de deformación y daño del producto.
En cuanto a la selección de aceros, los moldes de pared delgada tienen requisitos extremadamente altos de rigidez para el bastidor del molde. Debido a la enorme presión de inyección, el molde debe fabricarse con aceros para moldes de plástico pre-endurecidos de alta resistencia y alta tenacidad (como 1.2738H, 718H o S136). Estos aceros ya poseen una dureza uniforme antes de salir de fábrica, lo que no solo permite el mecanizado directo por corte evitando la deformación por tratamiento térmico, sino que también mantiene la absoluta planitud de la cavidad bajo un bloqueo a alta presión a largo plazo, garantizando la precisión dimensional de los productos de pared delgada. Para las partes móviles de alta frecuencia como correderas y eyectores inclinados, se requiere un tratamiento de endurecimiento superficial o recubrimiento para mejorar la resistencia al desgaste y prolongar la vida útil del molde.
III. Inyección y Enfriamiento: La Reología y Termodinámica que Deciden el Éxito o el Fracaso
El sistema de inyección (sistema de colada) es el "sistema vascular" del molde para cajas de pared delgada. Para superar la alta resistencia al flujo causada por la pared delgada, los moldes modernos de alta gama adoptan universalmente sistemas de canal caliente con válvulas de aguja de múltiples puntos. Mediante un avanzado análisis de flujo de molde (Moldflow), los ingenieros calculan con precisión la posición y el número óptimos de puntos de inyección, asegurando que el plástico fundido pueda llenar instantáneamente toda la enorme cavidad con una tasa de cizallamiento extremadamente alta y una presión equilibrada. Este diseño no solo puede eliminar eficazmente las líneas de soldadura, sino que también reduce enormemente la demanda de fuerza de bloqueo de la inyectora, disminuyendo el estrés interno del producto.
El sistema de enfriamiento es el "corazón" del molde de pared delgada. En el ciclo de inyección, el tiempo de enfriamiento a menudo representa más del 60%. Los circuitos de enfriamiento perforados tradicionalmente son difíciles de adaptarse al contorno complejo de la cavidad de pared delgada, lo que (facilita) un enfriamiento desigual y marcas de hundimiento. Por lo tanto, los moldes de pared delgada han introducido ampliamente la tecnología de enfriamiento conformal (Conformal Cooling). Utilizando la tecnología de impresión 3D de metales (fabricación aditiva), se pueden fabricar canales espirales tridimensionales dentro de los insertos del molde que se ajustan perfectamente al contorno del producto. Este tipo de canal puede controlar el error de uniformidad de la temperatura del molde dentro de ±0.5℃, logrando un intercambio de calor extremadamente rápido y uniforme. Los datos de pruebas reales muestran que los moldes de pared delgada con enfriamiento conformal pueden reducir su ciclo de moldeo de más de 45 segundos (tradicional) a alrededor de 30 segundos, aumentando la producción diaria en más de un 40%, mientras reducen significativamente la tasa de deformación por alabeo del producto.
