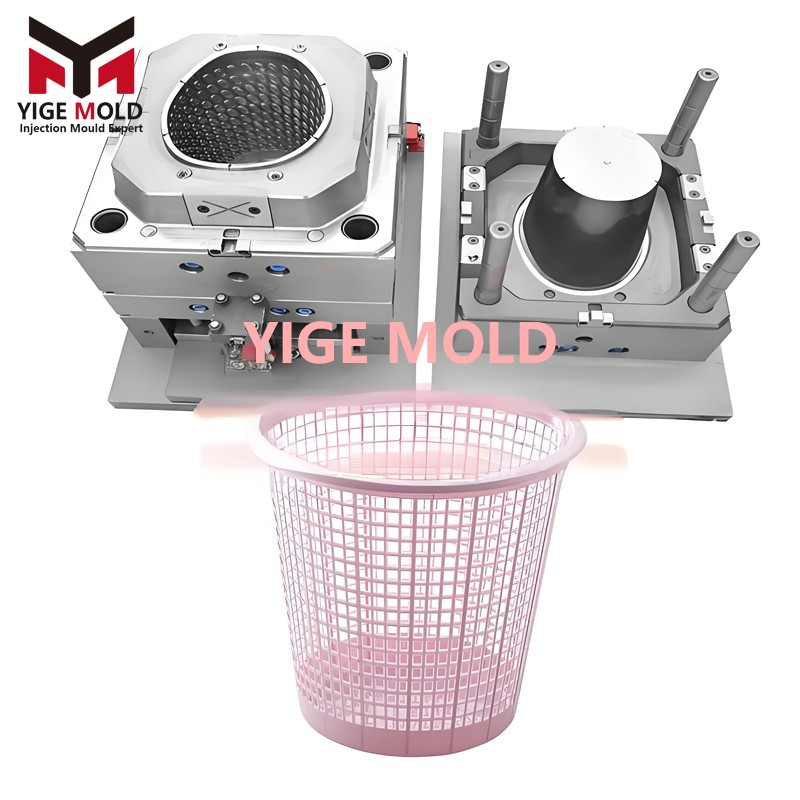

Molde para Cubo de Basura Redondo

Definición del Producto:

El molde para cubo de basura redondo es una herramienta de conformado especializada utilizada para la producción de cubos de basura de plástico de estructura cilíndrica o casi cilíndrica, ampliamente aplicable en entornos domésticos, de oficina y públicos. Su producto debe satisfacer necesidades centrales como resistencia estructural, resistencia al impacto, resistencia a la intemperie, fácil limpieza y estética. Los materiales principales son polietileno de alta densidad, polipropileno y sus materiales modificados.

Sistema Tecnológico del Molde:

1. Diseño Optimizado de Estructura Circular

• Control Uniforme del Espesor de Pared: Mediante simulación reológica se optimiza la disposición de las entradas, asegurando un espesor de pared uniforme (típicamente 2.5-4.0 mm) para un cuerpo de diámetro entre 300-600 mm, con una desviación ≤ ±0.2 mm, para prevenir deformación ovalada.

• Sistema de Refuerzo Radial: Diseño interno de nervaduras principales radiales (altura 8-12 mm, espesor 1.5 mm) y nervaduras auxiliares anulares, formando una estructura de red tipo coordenadas para mejorar la resistencia a la compresión y al impacto.

• Tratamiento de Reforzamiento del Borde Superior: Diseño del borde superior con un doble labio engrosado (espesor 4-5 mm) y estructura interna para el moldeo de un anillo de refuerzo metálico embebido, previniendo deformación y grietas.

2. Sistema de Alimentación de Simetría Rotacional

Comparación de Esquemas de Alimentación:
├── Esquema A (Φ < 400 mm): Canal caliente de tres puntos distribuidos uniformemente
│   ├── Tipo de entrada: Válvula de aguja
│   ├── Posición: Circunferencia inferior dividida en 120°
│   └── Característica: Buen equilibrio de flujo
├── Esquema B (Φ 400-600 mm): Canal caliente tipo flor de cinco puntos
│   ├── Tipo de entrada: Abierta
│   ├── Posición: Centro inferior + cuatro puntos en la circunferencia
│   └── Característica: Trayecto de llenado corto
└── Esquema C (Φ > 600 mm): Entrada central + canales distribuidores
    ├── Tipo de entrada: Directa
    ├── Posición: Centro del fondo
    └── Característica: Pérdida de presión baja
Sistema de ventilación: Diseño combinado de ranura de ventilación anular + micro-ventilación por vástagos eyectores

3. Tecnología de Enfriamiento Anular

• Enfriamiento Anidado Multicapa:

  Disposición de la Estructura de Enfriamiento:
  ├── Anillo de Enfriamiento Externo: Canal en espiral cerca de la superficie de la cavidad
  │   ├── Espaciado entre canales: 15 mm
  │   ├── Distancia a la superficie: 8 mm
  │   └── Temperatura del agua: 15-20°C
  ├── Red de Enfriamiento Intermedia: Circuitos independientes distribuidos a lo largo de las nervaduras
  │   ├── Número de circuitos: 8-12 grupos
  │   ├── Control de caudal: Regulación independiente
  │   └── Función: Enfriamiento enfocado de nervaduras
  └── Núcleo de Enfriamiento Interno: Sistema de enfriamiento del centro del fondo
      ├── Estructura: Enfriamiento tipo surtidor
      └── Objetivo: Prevenir hundimientos en el fondo

• Control de Equilibrio del Campo de Temperatura: Empleo de 32 termopares para monitoreo en tiempo real de la temperatura del molde, regulando el caudal de cada circuito mediante algoritmos PID difusos, asegurando una diferencia de temperatura radial ≤ 2°C y axial ≤ 3°C.

4. Sistema de Desmoldeo Automatizado

• Expulsión Neumático-Mecánica Compuesta:

  • Área central: Expulsión por cilindro hidráulico Φ60 mm (fuerza 30 kN)

  • Área periférica: Expulsión asistida por 16 resortes de nitrógeno

  • Diseño especial: Módulo de expulsión retardada (retardo 0.5 s) en el borde superior

• Estructura Anti-vacío: Válvulas de ruptura de vacío en áreas de cavidad profunda, inyección de aire comprimido a 0.3 MPa al momento de la apertura.

• Moldeo Simultáneo de Tapa: Algunos moldes integran la cavidad de la tapa, permitiendo la producción simultánea de cuerpo y tapa, con precisión de acoplamiento ≤ 0.3 mm.

Estándares de Control de Precisión de Fabricación:

Optimización de Parámetros de Proceso de Moldeo:

1. Ventana de Material y Proceso

Esquema de Adaptación de Material:
├── HDPE (exterior): Índice de Fluidez 5-8 g/10 min, Densidad 0.955-0.965 g/cm³
├── PP (interior): Índice de Fluidez 10-15 g/10 min, con 20% de carga de talco
└── Proporción de Reciclado: Permite añadir ≤ 30% de material reciclado homogéneo
Matriz de Parámetros de Temperatura:
├── Temperatura del Cilindro: 180°C - 190°C - 200°C - 205°C
├── Temperatura del Molde: Mitad fija 35-40°C, Mitad móvil 30-35°C
├── Temperatura del Canal Caliente: 210 ± 3°C
└── Temperatura del Agua de Enfriamiento: 20 ± 2°C (circuito cerrado)

2. Configuración de Parámetros de Inyección

• Control de Inyección Multietapa:

  • Etapa 1: Velocidad baja 20% (penetración de entrada)

  • Etapa 2: Velocidad media 60% (llenado del cuerpo principal)

  • Etapa 3: Velocidad alta 40% (llenado final)

  • Etapa 4: Velocidad baja 15% (cambio V/P)

• Estrategia de Presión de Mantenimiento: Emplea presión de mantenimiento decreciente en cuatro etapas, con curva de presión 85% → 70% → 55% → 40%, tiempo total de mantenimiento 12-18 s.

Gestión de Vida Útil del Molde:

1. Mantenimiento de Componentes Clave

• Diario: Limpieza de superficies de partición, inspección del sistema hidráulico.

• Cada 30k ciclos: Reemplazo de casquillos guía de vástagos, limpieza de canales de agua.

• Cada 80k ciclos: Verificación de precisión de redondez, reparación de cavidades.

• Cada 200k ciclos: Revisión general completa, reemplazo de componentes estándar.

2. Vida Útil y Rentabilidad

• Vida Útil de Diseño: 600k - 1 millón de ciclos

• Costo de Mantenimiento: 0.8 - 1.2 RMB/ciclo (incluye energía, consumibles)

• Retorno de Inversión: 10 - 16 meses (producción en dos turnos)

Datos de Aplicación Industrial:

• Demanda Anual Global: 120 - 150 millones de unidades

• Especificaciones Principales: Φ300×400 mm, Φ400×500 mm, Φ500×600 mm

• Distribución de Material: HDPE 65%, PP 30%, Otros 5%

Esta tecnología de molde ha alcanzado un alto grado de estandarización, formando una cadena industrial completa en áreas como Taizhou (Zhejiang) y Dongguan (Guangdong), permitiendo un modo de producción flexible con entrega rápida en 72 horas, cambio de color en 24 horas, combinación modular de especificaciones, impulsando el desarrollo de la industria de cubos de basura redondos hacia la eficiencia, la protección ambiental y la inteligencia.
