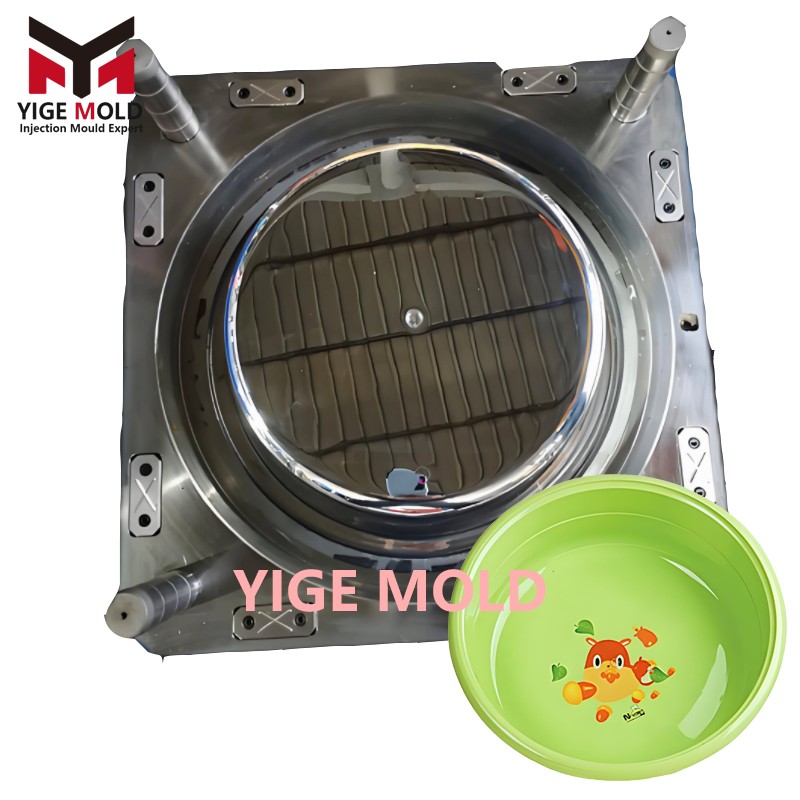

Análisis de Tecnología Central del Molde para Lavabo de Plástico

Características del Producto y Desafíos del Molde

El lavabo de plástico, como componente central del espacio sanitario moderno, debe cumplir con requisitos integrales como alta resistencia al uso, resistencia a la corrosión química, resistencia a la deformación por calor y mantenimiento de la estética a largo plazo. El diseño del molde debe superar tres cuellos de botella técnicos principales: desmoldeo de cavidades profundas (profundidad típicamente de 150-400 mm), mantenimiento de la lisura de superficies curvas (Ra ≤ 0.1 μm) y control de las zonas de transición entre espesores (gradiente de 2-8 mm). Actualmente, se utilizan principalmente composites de PP/ABS de alto peso molecular, cuya fluctuación de tasa de contracción debe controlarse en un rango de 0.4% a 0.7%.

Innovación en la Arquitectura del Sistema de Molde

1. Sistema de Desmoldeo Compuesto

Configuración del Mecanismo de Desmoldeo:
├── Sistema Principal de Expulsión
│   ├── Expulsión mediante 32 resortes de nitrógeno (capacidad de carga unitaria 8 kN)
│   ├── Densidad de disposición de vástagos eyectores: 1 vástago / 80 cm²
│   └── Dispositivo de compensación automática de carrera de expulsión (error ≤ 0.05 mm)
├── Mecanismo de Desmoldeo Auxiliar
│   ├── Apertura retardada de la corredera del borde del lavabo (retardo 0.3 s)
│   ├── Extracción angular hidráulica de la salida de desagüe (ángulo 12°)
│   └── Válvula de admisión anti-vacío (presión de apertura -0.03 MPa)
└── Dispositivo de Protección Superficial
    ├── Vástagos eyectores con recubrimiento cerámico (dureza HV1200)
    ├── Insertos de desmoldeo de PTFE
    └── Sistema de pulverización automática de desmoldeante

2. Diseño de Canales de Grado Óptico

Emplea un canal caliente de siete puntos con control secuencial. La ubicación de las entradas está optimizada mediante simulación de dinámica de fluidos:

• Entrada principal: área central del fondo del lavabo (válvula de aguja de Φ3.5 mm)

• Entradas auxiliares: seis puntos distribuidos uniformemente en el borde (abiertas de Φ2.8 mm)

• Equilibrador de flujo: dispositivo de desviación del material fundido en los puntos de inflexión de la superficie curva

• Estructura de eliminación de material estancado: cámara captadora de material frío al final del canal (relación de volumen 1:1.2)

3. Tecnología de Enfriamiento por Gradientes

Arquitectura de Niveles de Enfriamiento:
┌── Capa de Enfriamiento Rápido Superficial (profundidad 0-2 mm)
│   ├── Recubrimiento conductor térmico de cobre nano (espesor 50 μm)
│   ├── Red de enfriamiento de microcanales (diámetro de orificio Φ1.2 mm)
│   └── Tasa de enfriamiento: 120 °C/min
├── Capa de Enfriamiento Equilibrado del Cuerpo (profundidad 2-15 mm)
│   ├── Canales de refrigeración conformados impresos en 3D
│   ├── Control de velocidad del agua: 0.8-1.5 m/s
│   └── Uniformidad de temperatura: ±1.5 °C
└── Capa de Enfriamiento de Refuerzo Estructural (profundidad >15 mm)
    ├── Matriz de insertos de aleación de cobre-berilio
    ├── Unidades de almacenamiento de frío con materiales de cambio de fase
    └── Sistema de direccionamiento activo de puntos calientes

4. Tecnología de Replicación de Microestructuras Superficiales

• Textura de difracción óptica: Proceso de grabado por haz de electrones para crear ranuras a nanoescala (profundidad 80-150 nm) en la superficie de la cavidad, dando al producto terminado un efecto de brillo perlado.

• Estructura autolimpiante: Micro/nanoestructura biomimética de hoja de loto (diámetro de protuberancias 20 μm, espaciado 50 μm), ángulo de contacto >150°.

• Diseño de optimización táctil: Tecnología de control bidireccional de la rugosidad superficial, dirección de la textura Ra=0.08 μm, dirección contraria Ra=0.15 μm.

Sistema de Garantía de Precisión de Fabricación

1. Mecanizado de Precisión de Cinco Ejes Simultáneos

• Precisión del contorno de la superficie: 0.02 mm/100 mm (detección por luz azul)

• Fidelidad de transferencia de textura: 93%-97% (verificado por interferometría de luz blanca)

• Uniformidad del espacio de la cavidad: 0.03-0.05 mm (detección con galgas)

2. Control Inteligente de Cierre de Molde

• Sistema de equilibrio de fuerza de cierre de cuatro puntos de palanca articulada (desviación ≤1.5%)

• Compensación dinámica del paralelismo del molde (resolución 0.001 mm)

• Monitoreo en tiempo real de la presión de la cavidad (32 sensores piezoeléctricos)

Ventana de Proceso de Moldeo

1. Proceso de Pretratamiento de Materiales

Flujo de procesamiento de material compuesto PP/ABS:
Pre-secado de materia prima (85℃×4h) → Transporte al vacío (punto de rocío -40℃) →
Mezclado en línea (alimentación lateral de doble tornillo) → Filtrado de fundido (malla de acero inoxidable 100 mesh) →
Secado por deshumidificación (adsorción de tamiz molecular)
Control de humedad: ≤80 ppm
Contenido de volátiles: ≤0.15%

2. Matriz de Parámetros de Moldeo por Inyección

3. Estrategia de Prevención de Defectos

• Eliminación de líneas de unión: Tecnología de elevación local de temperatura del molde (calentamiento por inducción a 120℃).

• Control de hundimientos: Dispositivo de presión de mantenimiento pulsante (frecuencia 2 Hz) instalado en el reverso de las nervaduras.

• Marcas de flujo superficial: Implementación de control en lazo cerrado de la velocidad del frente de fundido (fluctuación ≤3%).

Estándares de Verificación de Calidad

1. Pruebas de Propiedades Físicas

• Prueba de carga: 200 kg de presión estática durante 24 h, deformación permanente ≤0.8 mm.

• Prueba de resistencia al calor: 500 ciclos de agua caliente a 100℃, sin agrietamiento o deformación.

• Prueba de resistencia química: Inmersión en soluciones de pH 2-12 durante 28 días, pérdida de masa ≤0.3%.

2. Verificación de Rendimiento Óptico

• Grado de brillo superficial: Detección a 60°, valor GU 85-95 (mate) / >95 (alto brillo).

• Valor de turbidez: ≤1.5% (modelo transparente).

• Control de diferencia de color: ΔE ≤ 0.8 (estándar CIE Lab).

Sistema de Gestión Inteligente de Moldes

1. Sistema de Mantenimiento Preventivo

Base de Datos de Nodos de Mantenimiento:
├── Cada 50k ciclos: Detección de resistencia de canales calientes (reemplazar si desviación >5%)
├── Cada 100k ciclos: Limpieza química de canales de refrigeración (decapado ácido pH=3)
├── Cada 200k ciclos: Repulido regenerativo de la superficie de la cavidad (eliminación de 0.02 mm)
└── Cada 500k ciclos: Restablecimiento de precisión de componentes móviles (calibración láser)

2. Monitoreo del Proceso de Producción

• Cálculo en tiempo real del Índice de Salud del Molde (MHI).

• Predicción de vida útil restante de componentes clave (error ≤8%).

• Optimización inteligente del consumo energético: Energía por unidad de producto ≤0.35 kWh.

Indicadores Técnico-Económicos

• Vida útil del molde: ≥800k ciclos (tasa de retención de textura superficial >90%).

• Ciclo de moldeo: 45-65 segundos (dependiendo del espesor de pared y complejidad estructural).

• Tasa de aprovechamiento de material: ≥96.5% (incluida la recuperación de canales).

• Tasa de producto conforme: ≥99.2% (dentro de los límites de control SPC).

Este sistema de molde, que integra 18 tecnologías patentadas, se ha implementado a gran escala en clústeres industriales como Taizhou (Zhejiang) y Foshan (Guangdong), permitiendo una capacidad de producción anual de 450k a 600k piezas por conjunto de molde, ayudando a las empresas de sanitarios a reducir los costos de producción integrales entre un 22% y un 35%. Sus características técnicas reflejan las tendencias más recientes en el desarrollo de moldes de inyección hacia la precisión, la inteligencia y la sostenibilidad.
