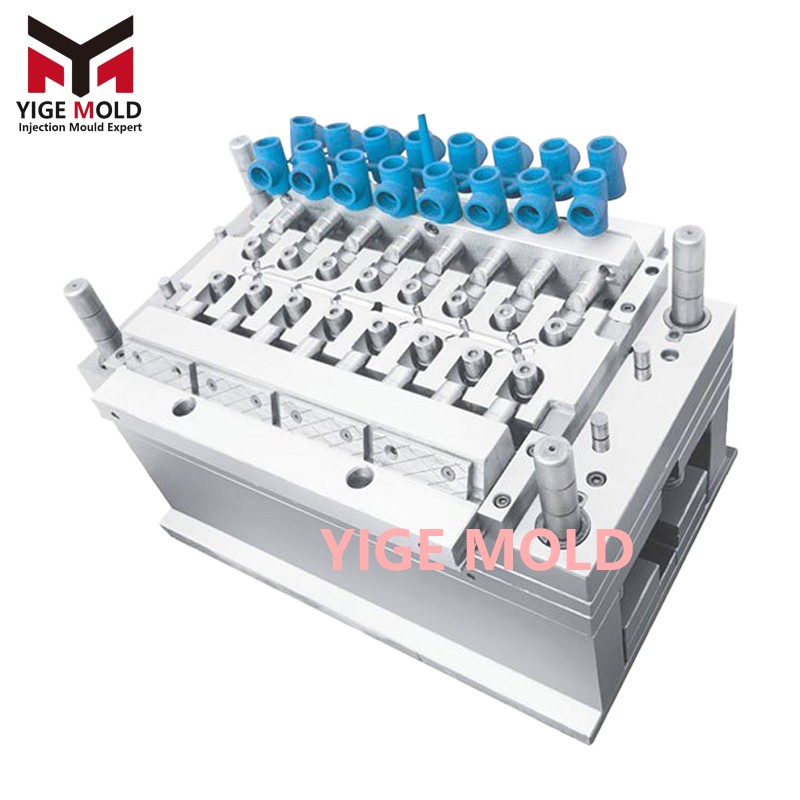

Introducción a los Moldes para Accesorios de Tuberías de Agua Potable

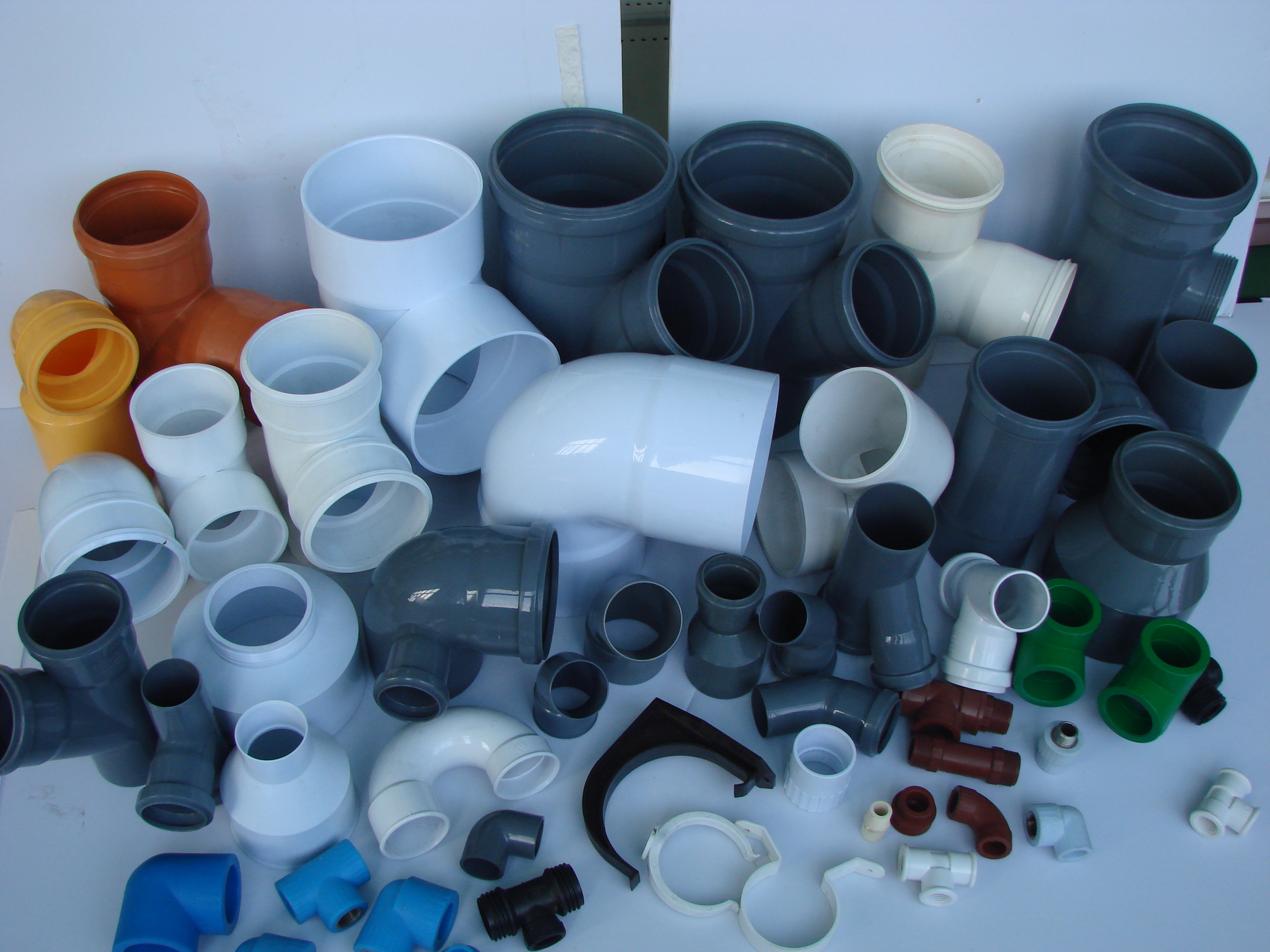

En los sistemas modernos de fontanería y saneamiento de edificios, los accesorios de tuberías de agua potable (como codos, tes, manguitos y válvulas), aunque de pequeño tamaño, son nodos críticos que garantizan el flujo ininterrumpido del agua y previenen filtraciones. A diferencia de los moldes de inyección para productos de uso diario, los moldes para accesorios de tuberías de agua potable sirven directamente a la fuente de la vida humana: el agua. Por ello, exigen requisitos extremadamente altos en cuanto a estanqueidad, resistencia a la presión, estándares higiénicos y vida útil a largo plazo. Como una de las áreas centrales de la fabricación de moldes, el nivel de diseño y manufactura de los moldes para tuberías determina directamente la calidad de la obra en los sistemas de conducción de fluidos. Este artículo analiza en profundidad los eslabones tecnológicos clave, como la selección de materiales, el diseño estructural, la optimización de los canales de flujo y el control de calidad de estos moldes.

Selección de Acero para Moldes y Consideraciones de Corrosión

Las materias primas comunes para los accesorios de tuberías de agua potable incluyen PPR (Polipropileno Random Copolymer), PVC-U (Policloruro de Vinilo Rígido), PE (Polietileno) y CPVC (Policloruro de Vinilo Clorado). Entre ellos, el material PVC libera gas clorhídrico durante su procesamiento, el cual es altamente corrosivo. Por lo tanto, al fabricar moldes para accesorios de PVC, es obligatorio seleccionar aceros para moldes de alta resistencia a la corrosión, como el S136, 2316 o el acero inoxidable martensítico 4Cr13 de fabricación nacional. Estos materiales, tras ser sometidos a temple, pueden alcanzar una dureza superior a HRC 48, lo que no solo les otorga una gran capacidad antióxido, sino que también garantiza que el molde mantenga un acabado espejo durante la producción a largo plazo.

Para materiales como PPR y PE, aunque su corrosividad no es tan fuerte como la del PVC, se suelen seleccionar aceros pre-endurecidos como el 718H o P20 para garantizar un acabado superficial de alta brillantez (con el fin de reducir la resistencia al flujo y prevenir la proliferación bacteriana). Estos aceros poseen buenas propiedades de pulido y mecanizado, satisfaciendo los estrictos requisitos de suavidad en las paredes interiores de los accesorios. La pureza del acero del molde también es crucial; impurezas microscópicas o porosidades pueden provocar la aparición de picaduras en la superficie del molde bajo alta presión de inyección, lo que a su vez genera rebabas (flash) en el producto y provoca fallos de sellado.

Diseño Estructural y Tecnología de Extracción Lateral

La estructura de los accesorios de tuberías suele ser compleja, presentando configuraciones de múltiples salidas en forma de L, T o Y, además de interfaces roscadas o de inserción (socket). Esto implica que el diseño del molde debe resolver problemas complejos de desmoldeo.

Para codos (90° o 45°) y tes, el molde suele adoptar una estructura de tipo carcasa o corredera (half-mold). Esta estructura se acciona mediante columnas de inclinación o cilindros hidráulicos; durante la apertura del molde, las paredes laterales se separan hacia ambos lados para liberar las zonas con bajo corte (undercuts) y lograr un desmoldeo exitoso. El punto difícil en el diseño de este tipo de moldes reside en la precisión del ajuste entre las correderas; deben encajar perfectamente al cerrarse para evitar la formación de rebabas, pero a la vez deben dejar un espacio adecuado para la ventilación.

Para accesorios con insertos roscados metálicos (como codos con rosca hembra o manguitos con rosca macho), el diseño del molde debe considerar la localización y fijación del inserto. Generalmente se utilizan pasadores de posicionamiento o dispositivos de sujeción magnética para asegurar que el metal no se desplace durante la inyección. Además, debido a que el coeficiente de expansión térmica del metal y del plástico es distinto, el diseño debe prever márgenes de contracción para evitar grietas o sellados deficientes causados por una contracción desigual tras el enfriamiento.

Diseño del Sistema de Colada y Equilibrio de Canales

Los accesorios de tuberías suelen ser piezas de pared gruesa y son sensibles a las tensiones internas. Si el diseño del sistema de colada es inadecuado, es muy probable que se produzcan defectos como rechupes, porosidades o líneas de soldadura, afectando gravemente la resistencia a la presión del accesorio.

Actualmente, los moldes de alta calidad para este fin suelen emplear sistemas de canal caliente (hot runner), específicamente de tipo válvula de aguja (valve gate). La válvula permite controlar con precisión el tiempo de inyección, elimina las marcas del punto de inyección y previene eficazmente el goteo (drooling). En moldes multicavidades (family molds), el diseño del equilibrio del canal es vital. Es necesario simular la trayectoria del flujo del polímero mediante software de análisis de flujo (Moldflow), asegurando que la presión y la velocidad de llenado sean consistentes en todas las cavidades. Un desequilibrio provocaría un llenado insuficiente en algunas piezas o tensiones excesivas, lo que podría causar rupturas durante la instalación o las pruebas de presión.

Dado que el material PPR tiene una fluidez relativamente baja, el diseño de los canales suele adoptar secciones transversales circulares para reducir la resistencia al flujo, aumentando adecuadamente las dimensiones del bebedero principal y de los canales secundarios. Asimismo, la ubicación de la puerta de inyección debe evitar las zonas sometidas a esfuerzos (como la raíz de la rosca), situándola normalmente en el plano frontal de la pieza o en superficies no sellantes.

Sistema de Refrigeración y Optimización de la Eficiencia Productiva

El espesor de la pared de los accesorios de tuberías suele ser considerable (especialmente en las zonas de inserción), y el largo tiempo de enfriamiento es el principal cuello de botella que limita la eficiencia productiva. Para aumentar la producción, el molde debe contar con un sistema de refrigeración eficiente.

Los circuitos de refrigeración rectos tradicionales a menudo no logran cubrir las formas complejas de los accesorios. Por ello, en el diseño se recurre frecuentemente a circuitos con deflectores (baffles), sistemas de tipo fuente (bubblers) o canales en espiral, permitiendo que el agua de enfriamiento fluya pegada a la superficie de la cavidad para disipar el calor. Para orificios profundos o zonas difíciles de refrigerar, también se utilizan insertos de berilio-cobre, aprovechando su excelente conductividad térmica para extraer el calor rápidamente.

Además, el control de la temperatura del molde debe ser preciso. Los materiales PPR y PE son sensibles a la temperatura del molde; una temperatura demasiado baja provocará marcas de flujo o líneas de soldadura en la superficie, mientras que una temperatura excesiva prolongará el tiempo de enfriamiento y causará deformaciones al desmoldar. Por lo tanto, los moldes modernos suelen contar con múltiples circuitos de refrigeración independientes para controlar la temperatura de diferentes zonas, asegurando una contracción uniforme del producto.

Diseño de Ventilación y Calidad Superficial

Durante el proceso de inyección, si el aire dentro de la cavidad no se evacua a tiempo, se comprimirá generando altas temperaturas, lo que provocará la quemadura del plástico (especialmente en el PVC), o la formación de burbujas y falta de material en la superficie del producto. La ventilación en estos moldes suele aprovechar la línea de partición (parting line), las superficies de ajuste de las correderas y las holguras de los expulsores.

Para accesorios de cavidad profunda, la ventilación mediante la línea de partición suele ser insuficiente, por lo que es necesario abrir ranuras de ventilación específicas en el interior del molde, con una profundidad generalmente controlada entre 0.02 y 0.03 mm. Algunos moldes de alta gama también incorporan acero poroso (breathable steel) en el extremo de la cavidad para evacuar el aire mediante su estructura microperforada.

La calidad de la superficie interior de los accesorios de agua potable afecta directamente las características hidráulicas del flujo. Una superficie rugosa no solo aumenta la resistencia al fluido, sino que también facilita la incrustación de sarro y la proliferación de bacterias. Por ello, la cavidad del molde suele someterse a un pulido de alta precisión, alcanzando los estándares SPI A1 o A2. Para tuberías de agua caliente (como las de PPR), la superficie del molde también requiere un tratamiento de endurecimiento especial para resistir el impacto continuo del agua a alta temperatura.

Pruebas de Moldeo y Estándares de Control de Calidad

Una vez terminado el molde, debe someterse a rigurosas pruebas de moldeo (trial runs). Estas pruebas no buscan únicamente verificar si el producto puede formarse, sino medir fundamentalmente la precisión dimensional, la capacidad de sellado y la resistencia a la presión.

Las dimensiones críticas de los accesorios incluyen el diámetro interior y exterior de las bocas de inserción, así como la compatibilidad de las roscas. Estas dimensiones deben cumplir con normas nacionales o internacionales (como ISO, DIN, GB). Durante las pruebas, también se realizan ensayos hidrostáticos, conectando el accesorio a una bancada de pruebas, aplicando una presión de agua varias veces superior a la de trabajo y manteniéndola durante un tiempo determinado para observar si hay filtraciones o deformaciones.

Además, la "prueba de ciclo de agua fría y caliente" es un medio importante para verificar la calidad del molde. Al simular el entorno real de uso con alternancia térmica, se detecta si el producto moldeado corre el riesgo de agrietarse por tensiones internas. Solo los moldes que superan estas severas pruebas pueden destinarse a la producción en masa.

En resumen, la fabricación de moldes para accesorios de tuberías de agua potable es un proyecto de ingeniería integral que combina ciencia de materiales, dinámica de fluidos y mecanizado de precisión. Desde el tratamiento anticorrosión del acero hasta el diseño equilibrado de los canales de flujo, pasando por el control de precisión de las estructuras de carcasa y la optimización de la eficiencia de refrigeración, cada eslabón influye en la seguridad y estabilidad del sistema de suministro de agua final. Con el aumento de los estándares de construcción, los moldes para accesorios de tuberías evolucionan hacia una mayor precisión, una vida útil más larga y una mayor sostenibilidad, proporcionando una garantía sólida para la salud de las "arterias" de la ciudad moderna.
