Introducción al Molde para Cajas de Especias de Plástico

1. Panorama General del Producto y el Mercado

Las cajas de especias de plástico, también conocidas como cajitas portaespecias o porta condimentos, se han convertido en un elemento indispensable en la cocina moderna y en la industria de servicios alimentarios. Su popularidad radica en su funcionalidad para organizar y dosificar múltiples especias o condimentos de manera compacta, higiénica y accesible. Desde cocinas domésticas hasta restaurantes, comedores industriales y servicios de catering, estas cajas facilitan la gestión de ingredientes secos, mejoran la eficiencia y aportan un aspecto ordenado y profesional.

El mercado exige productos que no solo sean prácticos, sino también estéticamente agradables, seguros para el contacto alimentario (cumpliendo normas como la FDA de EE.UU., la EFSA de la UE o equivalentes), duraderos y económicos. Detrás de esta proliferación de diseños variados (desde los clásicos compartimentos cuadrados hasta diseños circulares, apilables, con asas integradas o cierres herméticos), existe un componente tecnológico crítico: el molde de inyección. La calidad, precisión y sofisticación del molde determinan directamente la viabilidad de producción, la consistencia del producto y su competitividad en el mercado.

2. Definición y Características del Molde para Cajas de Especias

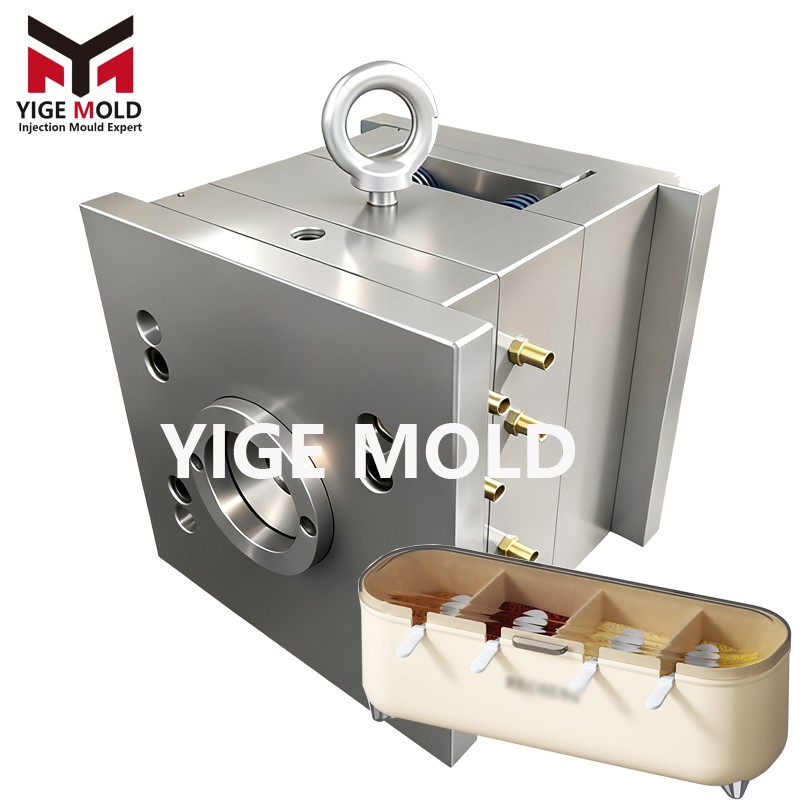

Un molde para cajas de especias es una herramienta de producción especializada, diseñada para fabricar estas piezas mediante el proceso de moldeo por inyección. Es un sistema de alta precisión que transforma gránulos de plástico termoplástico (como PP Polipropileno, PS Policestireno, Tritán, o ABS de grado alimentario) en una pieza funcional y lista para usar, tras un ciclo de inyección, enfriamiento y expulsión.

Las características únicas de estos moldes se derivan de las exigencias del producto:

• Multicavidad y Precisión Dimensional: Para ser rentable, un molde debe producir varias unidades por ciclo (por ejemplo, moldes de 4, 8, 16, 32 o incluso más cavidades). Cada cavidad debe ser idéntica, garantizando que todos los compartimentos de todas las cajas tengan dimensiones perfectamente uniformes.

• Geometría Compleja con Particiones Internas: El principal desafío es la creación de los finos tabiques internos (ribs) que separan los compartimentos. Estos tabiques son zonas de alto riesgo para defectos como un flujo de material insuficiente, soldaduras débiles o alta tensión interna.

• Exigencias de Acabado Superficial: La superficie interior (en contacto con los alimentos) debe ser lisa, fácil de limpiar y no porosa. La superficie exterior suele requerir texturas o acabados mate para mejorar el agarre y ocultar rayas menores. Algunos modelos exigen un brillo tipo mirror finish.

• Sistemas de Expulsión Delicada: Las cajas son piezas relativamente finas y con múltiples detalles. Su expulsión del molde debe ser extremadamente suave y uniforme para evitar deformaciones, marcas visibles (ejector pin marks) o tensiones.

3. Arquitectura y Sistemas Clave del Molde

Un molde avanzado para cajas de especias es una obra de ingeniería integrada, que combina varios sistemas:

A. Sistema de Conformado (Cavidad y Núcleo)

• Cavidad (Parte Fija): Define la forma exterior y los detalles principales de la caja.

• Núcleo (Parte Móvil): Generalmente más complejo, define la forma interior y, críticamente, incluye los insertos que forman los tabiques de separación internos. Estos insertos suelen ser estrechos, de gran longitud y requieren un tratamiento térmico y un pulido excepcionales.

B. Sistema de Alimentación y Distribución (Hot Runner System)

Para maximizar la eficiencia y la calidad, prácticamente todos los moldes profesionales para este producto utilizan sistemas de canal caliente (hot runner)**.

• Ventajas: Eliminan los canales fríos (material de desecho), reduciendo costos de material y energía. Permiten una presión de inyección más uniforme hacia cada cavidad. Facilitan un balance de flujo preciso, esencial para llenar simultáneamente todos los compartimentos y minimizar las líneas de soldadura.

• Configuración Típica: Se emplea un sistema de bocas de inyección por aguja con válvula (Valve Gate)** en cada cavidad, permitiendo un control independiente del flujo y un corte limpio del material, mejorando el aspecto del punto de inyección.

C. Sistema de Enfriamiento Conformado (Conformal Cooling)**

Es el corazón tecnológico para un ciclo rápido y un producto de calidad.

• Necesidad: Los tabiques internos son áreas muy densas de material que tienden a sobrecalentarse y enfriarse más lentamente, causando hundimientos, distorsión y ciclos de producción largos.

• Solución: Los canales de enfriamiento se diseñan mediante simulación CAE para seguir la forma de la cavidad y los núcleos, especialmente alrededor de los tabiques. Esto permite extraer el calor de manera uniforme y eficiente, reduciendo el tiempo de ciclo hasta en un 30-40% y mejorando la estabilidad dimensional.

D. Sistema de Expulsión Avanzada

Dado que los tabiques internos crean una gran fuerza de adhesión (packing force) sobre el núcleo, se requiere una estrategia de expulsión sofisticada:

1. Expulsión por Aire: En muchos casos, es el primer paso. Se inyecta aire comprimido entre el producto y el núcleo para "despegar" suavemente la pieza.

2. Sistema de Correderas Laterales (Sliders) o Expulsores Angulados (Angled Lifters):** Si la caja tiene formas bajo corte (undercuts), como pestañas de cierre o compartimentos con formas especiales, estos mecanismos se mueven lateralmente para liberar la pieza antes de la expulsión principal.

3. Placa de Expulsión y Eyectores Finos: Una placa grande garantiza una fuerza uniforme. Se utilizan eyectores delgados y pulidos, a menudo colocados estratégicamente en zonas gruesas o de refuerzo para minimizar marcas visibles.

E. Sistema de Ventilación

Una ventilación óptima es crucial para evitar marcas de quemado, líneas de soldadura incompletas o relleno defectuoso, especialmente en los angostos tabiques. Se diseñan micro-ranuras de ventilación en los puntos donde convergen los flujos de material y en las líneas de partición del molde.

4. Proceso de Diseño y Fabricación del Molde

1. Diseño con CAD/CAE: Se modela en 3D toda la pieza y el molde. Se realizan simulaciones de flujo, enfriamiento y tensión (Moldflow) para predecir y corregir problemas antes de la fabricación, optimizando las ubicaciones de las bocas de inyección, el sistema de enfriamiento y la secuencia de llenado.

2. Selección de Materiales:

   • Cavidad/Núcleo: Se utiliza acero para moldes pre-endurecido de alta calidad como P20, 718, o NAK80 por su buen equilibrio entre mecanizabilidad, pulibilidad y resistencia al desgaste. Para producciones de muy alto volumen o plásticos abrasivos, se usan aceros endurecidos como S136 o H13.

   • Insertos para Tabiques: A menudo se fabrican en acero de mayor dureza o con recubrimientos especiales (como nitruración o PVD) para resistir la abrasión y facilitar la expulsión.

3. Mecanizado de Alta Precisión: Combina fresado CNC, electroerosión por hilo (Wire EDM) y electroerosión por penetración (Sinker EDM) para crear las geometrías complejas de los tabiques y los detalles finos con tolerancias de +/- 0.005 mm o menos.

4. Tratamientos Térmicos y Superficiales: Aplicación de temple y revenido donde sea necesario. El pulido es una etapa crítica, especialmente para las superficies interiores del producto, que requieren un acabado de espejo (mirror polish) o una textura controlada (texturizado mediante TPE).

5. Ensamblaje, Puesta a Punto y Pruebas: Ensamblaje meticuloso de todos los componentes y sistemas. La puesta a punto (mold try-out) en una máquina de inyección real permite ajustar temperaturas, presiones, tiempos de enfriamiento y ciclos hasta lograr una producción estable y piezas perfectas.

5. Tendencias y Evolución Tecnológica

• Moldes "Inteligentes": Integración de sensores para monitorear presión, temperatura y desgaste en tiempo real, permitiendo mantenimiento predictivo y control de calidad proactivo.

• Fabricación Aditiva (Impresión 3D Metálica): Se utiliza para crear canales de enfriamiento conformado imposibles de mecanizar con métodos tradicionales, maximizando la eficiencia térmica.

• Mayor Automatización: Diseños que permiten la expulsión, separación y recogida automática de las piezas, integrándose en líneas de producción completamente automáticas.

• Sostenibilidad: Diseño para minimizar el consumo de material (paredes más finas) y energía (ciclos más rápidos). Uso de materiales reciclados o bioplásticos en el producto, lo que también influye en el diseño del molde.

Conclusión

El molde para cajas de especias de plástico es mucho más que un simple contenedor de metal; es la culminación de un conocimiento profundo en ciencia de polímeros, dinámica de fluidos, transferencia de calor y fabricación de precisión. Es el puente indispensable entre un concepto de diseño atractivo y un producto de consumo masivo, funcional y de alta calidad. La inversión en un molde bien diseñado y fabricado no solo garantiza la viabilidad de la producción, sino que también se traduce en una ventaja competitiva duradera en el dinámico mercado de los artículos para el hogar y la gastronomía.
